Tipos de Terminales Eléctricos y sus Usos
Sep
Los terminales eléctricos son piezas esenciales para realizar conexiones seguras en sistemas de cableado. Permiten fijar, aislar o unir conductores con equipos y dispositivos eléctricos. En este artículo veremos qué son, sus tipos más comunes y las aplicaciones en las que se utilizan.
1. ¿Qué son los Terminales Eléctricos?
Los terminales eléctricos son accesorios metálicos o plásticos que se colocan en los extremos de los cables. Su función es mejorar la conexión, reducir pérdidas de energía y proteger el conductor frente a daños.
Características principales:
- Material: cobre, latón o acero galvanizado, a veces con recubrimiento de estaño.
- Diseño: según su forma, pueden ser para presión, atornillados o de engarce.
- Seguridad: ayudan a evitar falsos contactos y sobrecalentamientos.
2. Tipos de Terminales Eléctricos
Existen varios tipos de terminales, diseñados para aplicaciones específicas:
2.1. Terminales de Ojo
Con forma de anillo. Se fijan con un tornillo o perno y ofrecen gran seguridad.
2.2. Terminales de Horquilla
Tienen apertura en forma de “U”. Facilitan la instalación y el retiro sin desmontar completamente el tornillo.

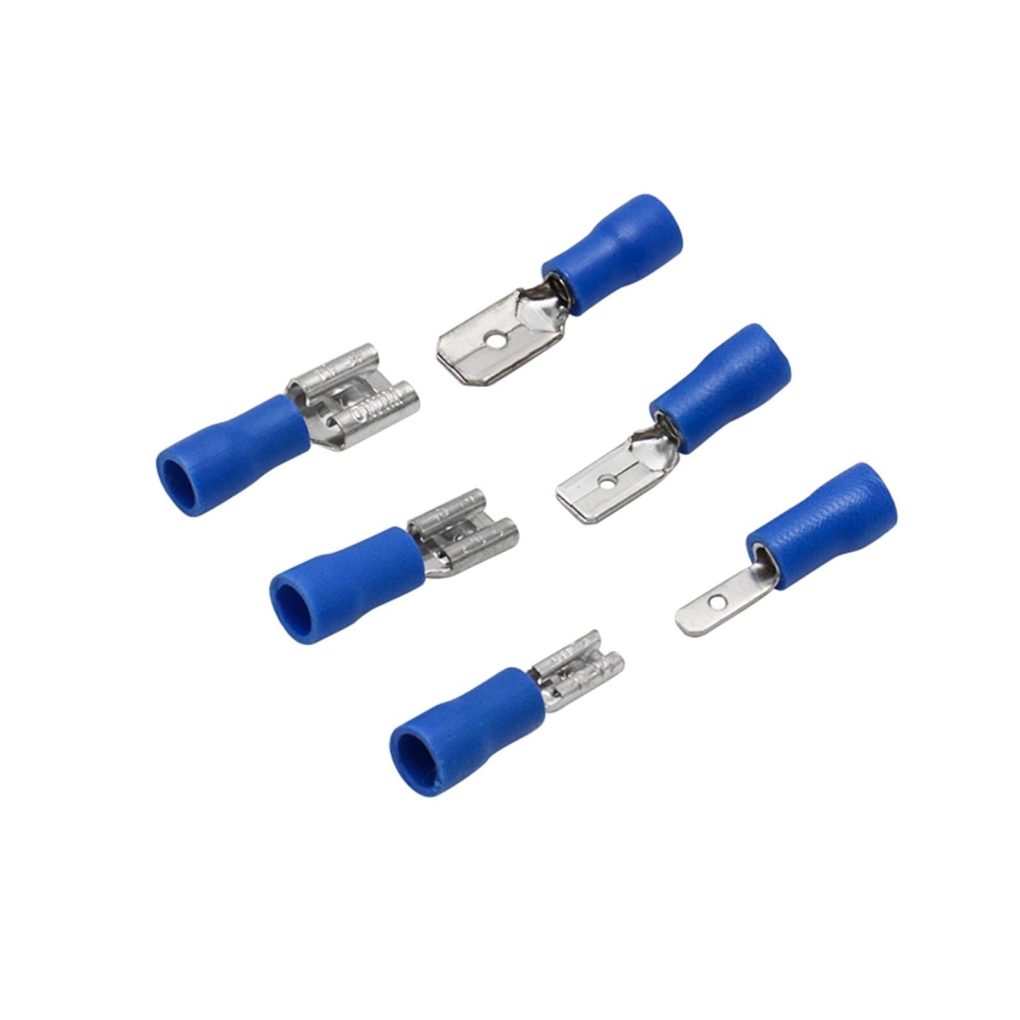

2.3. Terminales de Pala o Espada
Se introducen en conectores tipo lengüeta. Se usan en tableros eléctricos y equipos industriales.
2.4. Terminales Aislados
Cuentan con un recubrimiento plástico que protege contra cortocircuitos y vibraciones.
2.5. Terminales de Engarce (Crimp)
Se fijan al cable mediante presión mecánica con una herramienta especial. Son los más usados en instalaciones modernas.
2.6. Terminales de Empalme
Sirven para unir dos conductores de forma segura y continua.
3. Beneficios de Usar Terminales Eléctricos
- Mejoran la conducción eléctrica.
- Reducen el riesgo de falsos contactos.
- Facilitan las labores de instalación y mantenimiento.
- Aumentan la seguridad en sistemas eléctricos.
4. Aplicaciones Comunes
- Instalaciones residenciales y comerciales.
- Tableros eléctricos y sistemas de control.
- Equipos industriales y de automatización.
- Sistemas automotrices y telecomunicaciones.
5. Cómo Seleccionar el Terminal Adecuado
Al elegir un terminal eléctrico considera:
- Tipo de cable: sección y material del conductor.
- Forma de conexión: tornillo, presión o engarce.
- Condiciones de uso: temperatura, vibración y humedad.
